1 2 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja TartalomjegyzÈk 1. ALAPISMERETEK SSZEFOGLAL SA A REGENERATÕV ISM TLė Fė FUNKCI I! LTAL NOS ELVEK A M RENDė OBJEKTUM, A FEL GYELETES REGENER TOR ISMERTET SE A regener tor elhelyezkedèse a PCM rendszerben A VVB-30 betètben elhelyezett regener tor feladatai A mèrendę regener tor felèpìtèse VÈtelir ny: Ad sir ny A vonali kûdolû ramkˆri megvalûsìt sa A regener tor mħszaki jellemzęi (specifik ciû) T p ramell t s Jel ramkˆri csatlakoz sok A M R S MĥSZEREI: A 7702-ES DIGIT LIS TVITELI ANALIZ TOR A Gener toron be llìthatû funkciûk: A VevĘegysÈg (Receiver) be llìt sai: MinĘsÈgmÈrÈs Threshold Sz ml lû funkciûk Jitter mèrès funkciû Phase Hits PHILIPS PM3394 DIGIT LIS OSZCILLOSZK P WANDEL UND GOLTERMANN PRT-1 PCM REGENERATOR TESTER A M R S KONFIGUR CI JA M R SI FELADATOK... 28

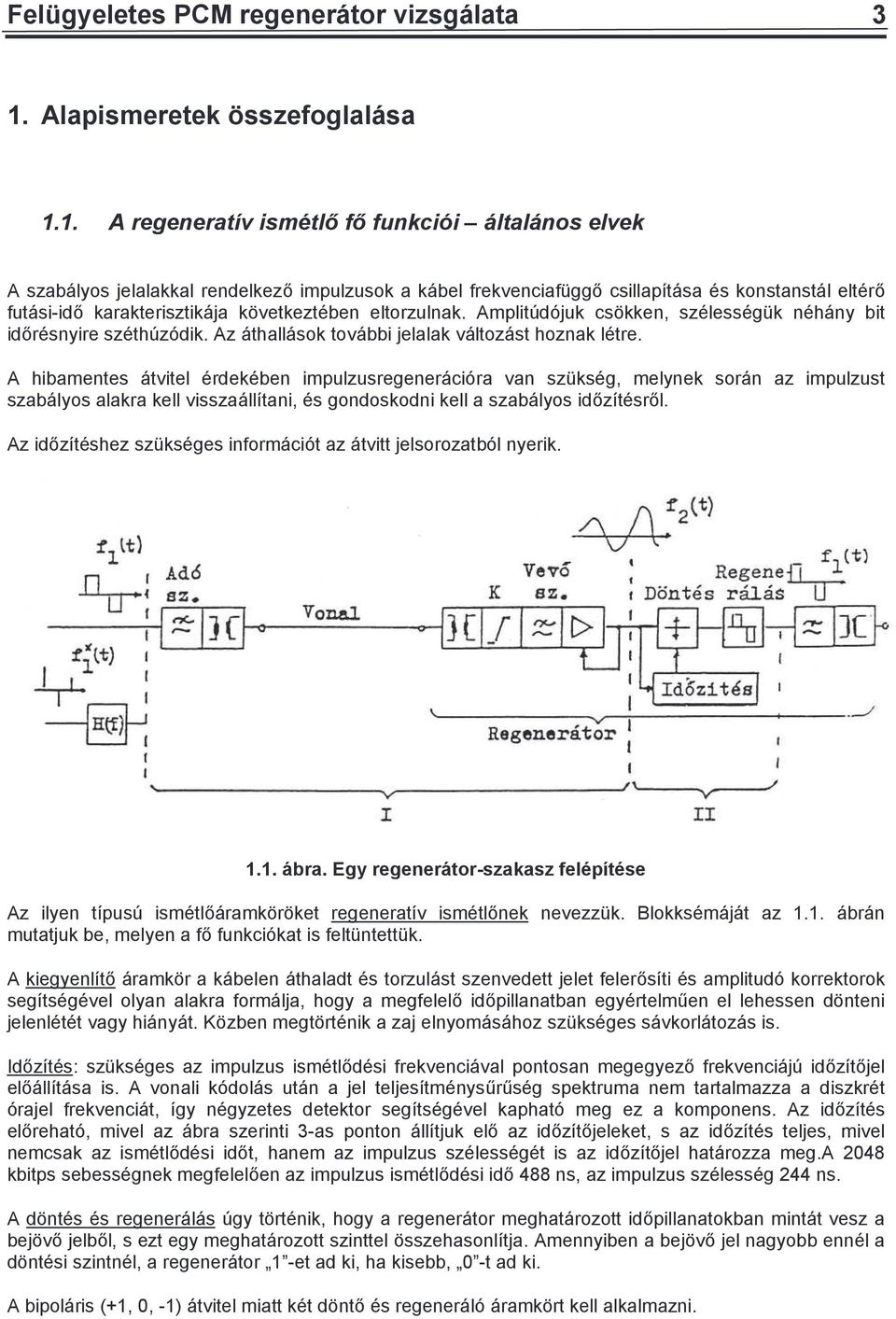

2 Fel gyeletes PCM regener tor vizsg lata 3 1. Alapismeretek ˆsszefoglal sa 1.1. A regeneratìv ismètlę fę funkciûi! ltal nos elvek A szab lyos jelalakkal rendelkezę impulzusok a k bel frekvenciaf ggę csillapìt sa Ès konstanst l eltèrę fut si-idę karakterisztik ja kˆvetkeztèben eltorzulnak. Amplit dûjuk csˆkken, szèlessèg k nèh ny bit idęrèsnyire szèth zûdik. Az thall sok tov bbi jelalak v ltoz st hoznak lètre. A hibamentes tvitel ÈrdekÈben impulzusregener ciûra van sz ksèg, melynek sor n az impulzust szab lyos alakra kell vissza llìtani, Ès gondoskodni kell a szab lyos idęzìtèsręl. Az idęzìtèshez sz ksèges inform ciût az tvitt jelsorozatbûl nyerik bra. Egy regener tor-szakasz felèpìtèse Az ilyen tìpus ismètlę ramkˆrˆket regeneratìv ismètlęnek nevezz k. BlokksÈm j t az 1.1. br n mutatjuk be, melyen a fę funkciûkat is felt ntett k. A kiegyenlìtę ramkˆr a k belen thaladt Ès torzul st szenvedett jelet feleręsìti Ès amplitudû korrektorok segìtsègèvel olyan alakra form lja, hogy a megfelelę idępillanatban egyèrtelmħen el lehessen dˆnteni jelenlètèt vagy hi ny t. Kˆzben megtˆrtènik a zaj elnyom s hoz sz ksèges s vkorl toz s is. IdĘzÌtÈs: sz ksèges az impulzus ismètlędèsi frekvenci val pontosan megegyezę frekvenci j idęzìtęjel elę llìt sa is. A vonali kûdol s ut n a jel teljesìtmènysħrħsèg spektruma nem tartalmazza a diszkrèt Ûrajel frekvenci t, Ìgy nègyzetes detektor segìtsègèvel kaphatû meg ez a komponens. Az idęzìtès elęrehatû, mivel az bra szerinti 3-as ponton llìtjuk elę az idęzìtęjeleket, s az idęzìtès teljes, mivel nemcsak az ismètlędèsi idęt, hanem az impulzus szèlessègèt is az idęzìtęjel hat rozza meg.a 2048 kbitps sebessègnek megfelelęen az impulzus ismètlędèsi idę 488 ns, az impulzus szèlessèg 244 ns. A dˆntès Ès regener l s gy tˆrtènik, hogy a regener tor meghat rozott idępillanatokban mint t vesz a bejˆvę jelbęl, s ezt egy meghat rozott szinttel ˆsszehasonlÌtja. Amennyiben a bejˆvę jel nagyobb ennèl a dˆntèsi szintnèl, a regener tor!1#-et ad ki, ha kisebb,!0#-t ad ki. A bipol ris (+1, 0, -1) tvitel miatt kèt dˆntę Ès regener lû ramkˆrt kell alkalmazni.

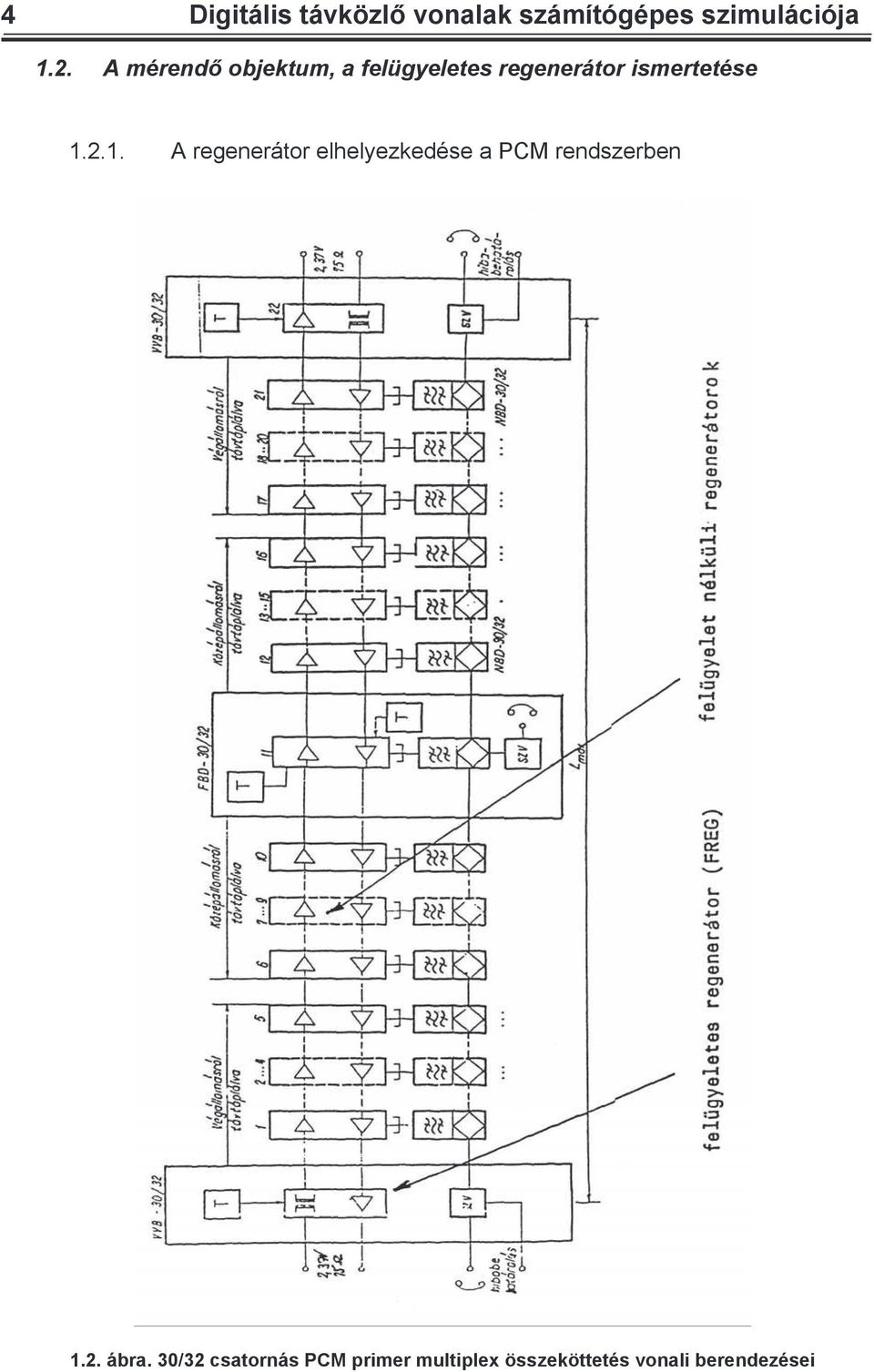

3 4 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 1.2. A mèrendę objektum, a fel gyeletes regener tor ismertetèse A regener tor elhelyezkedèse a PCM rendszerben 1.2. bra. 30/32 csatorn s PCM primer multiplex ˆsszekˆttetÈs vonali berendezèsei

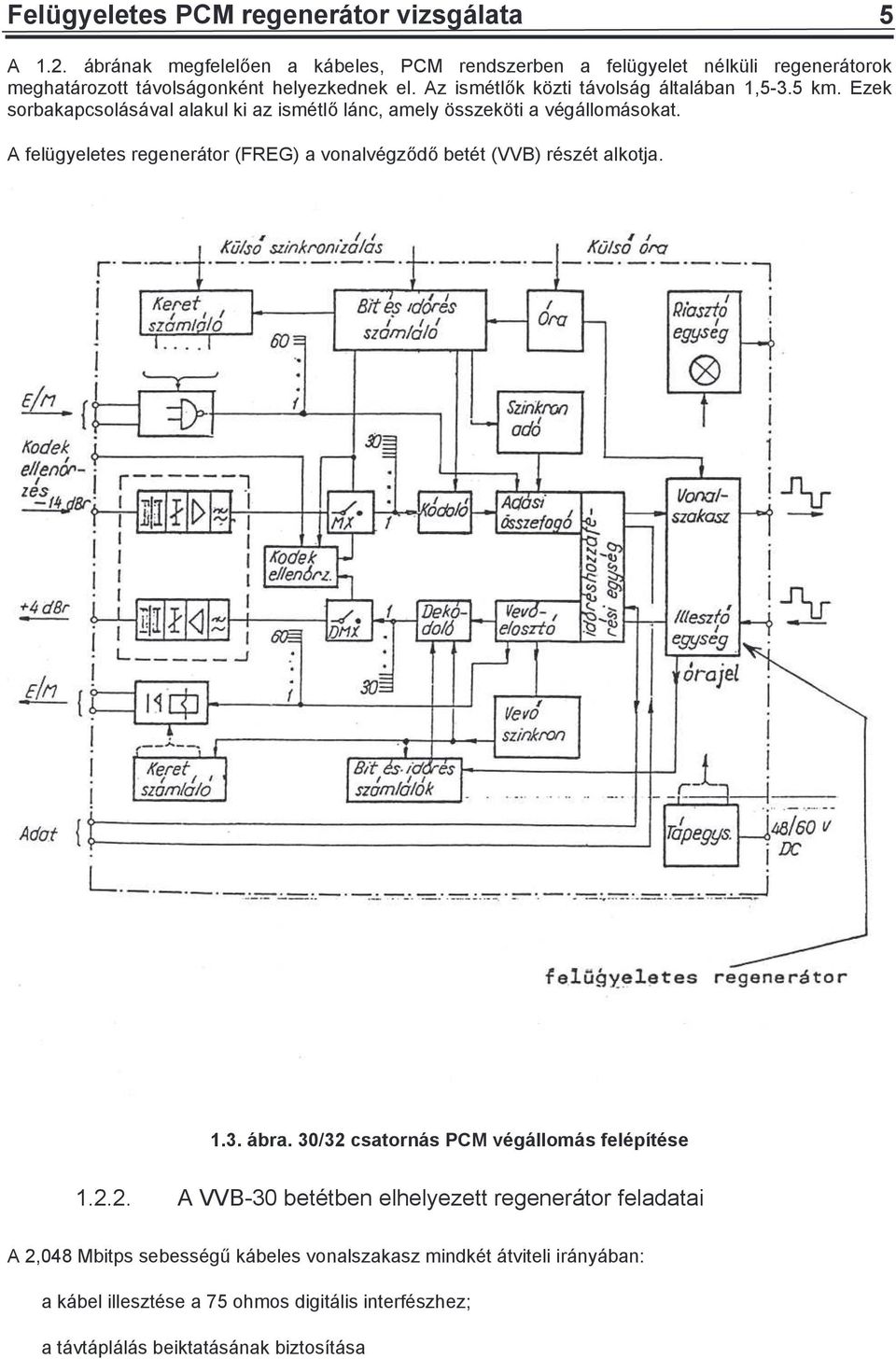

4 Fel gyeletes PCM regener tor vizsg lata 5 A 1.2. br nak megfelelęen a k beles, PCM rendszerben a fel gyelet nèlk li regener torok meghat rozott t vols gonkènt helyezkednek el. Az ismètlęk kˆzti t vols g ltal ban 1,5-3.5 km. Ezek sorbakapcsol s val alakul ki az ismètlę l nc, amely ˆsszekˆti a vèg llom sokat. A fel gyeletes regener tor (FREG) a vonalvègzędę betèt (VVB) rèszèt alkotja bra. 30/32 csatorn s PCM vèg llom s felèpìtèse A VVB-30 betètben elhelyezett regener tor feladatai A 2,048 Mbitps sebessègħ k beles vonalszakasz mindkèt tviteli ir ny ban: a k bel illesztèse a 75 ohmos digit lis interfèszhez; a t vt pl l s beiktat s nak biztosìt sa

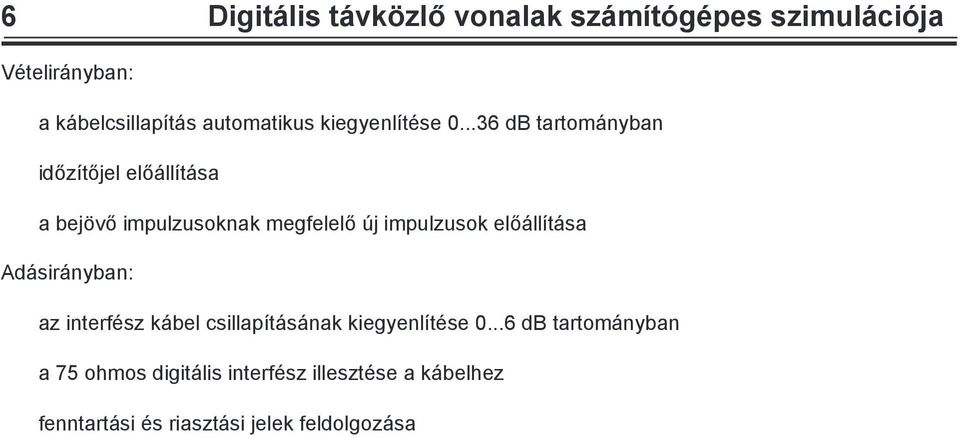

5 6 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja VÈtelir nyban: a k belcsillapìt s automatikus kiegyenlìtèse db tartom nyban idęzìtęjel elę llìt sa a bejˆvę impulzusoknak megfelelę j impulzusok elę llìt sa Ad sir nyban: az interfèsz k bel csillapìt s nak kiegyenlìtèse db tartom nyban a 75 ohmos digit lis interfèsz illesztèse a k belhez fenntart si Ès riaszt si jelek feldolgoz sa

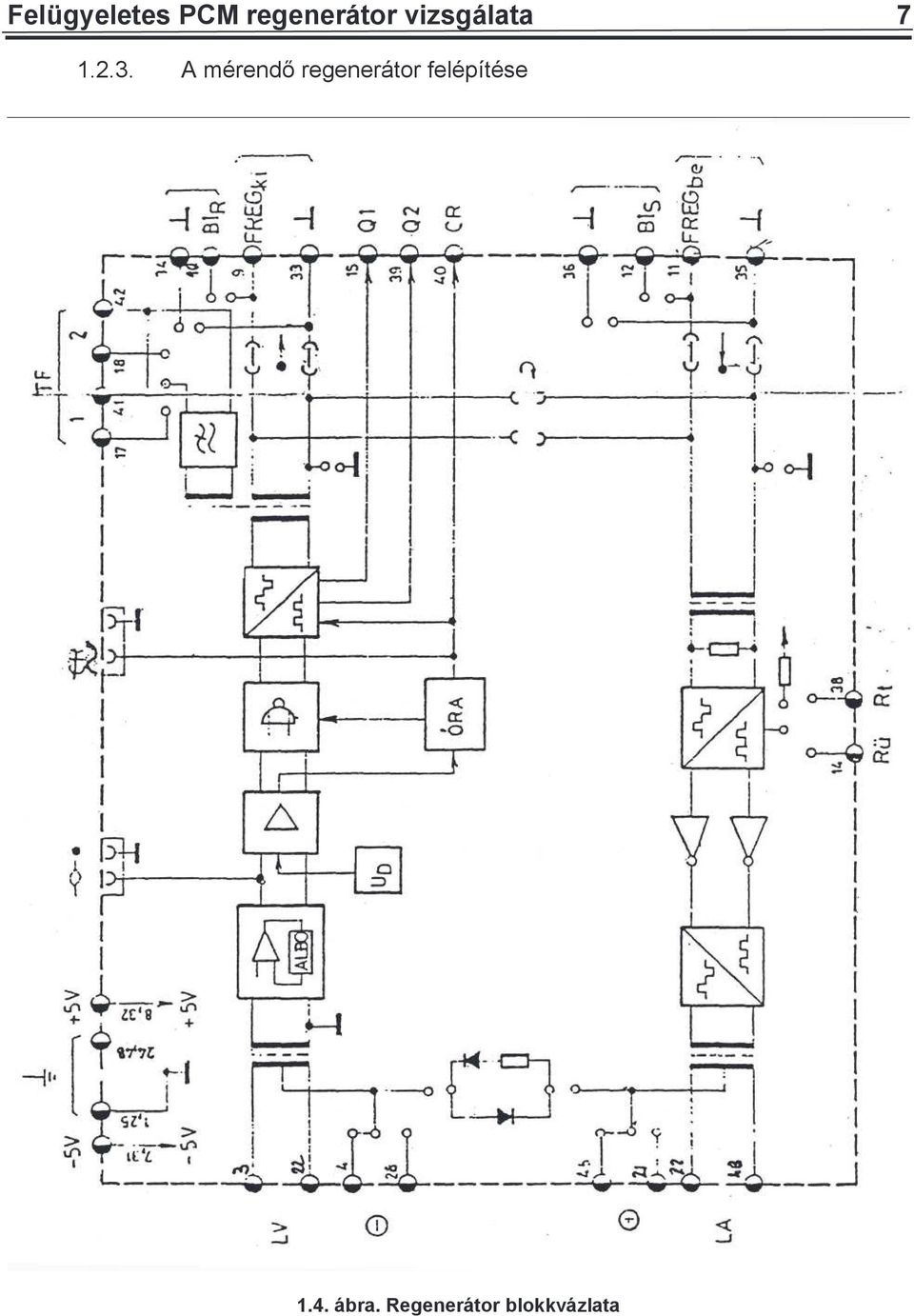

6 Fel gyeletes PCM regener tor vizsg lata A mèrendę regener tor felèpìtèse 1.4. bra. Regener tor blokkv zlata

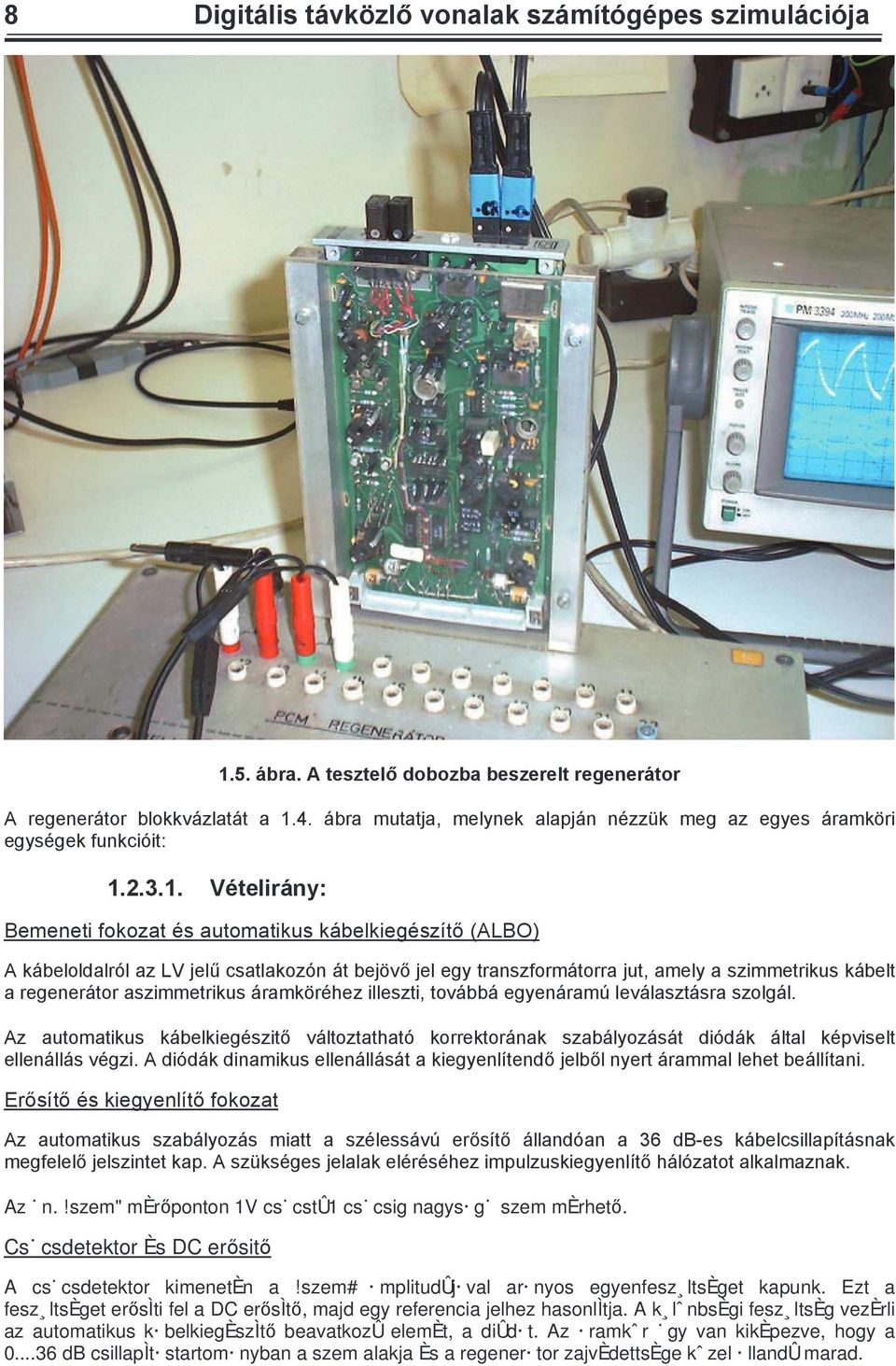

7 8 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 1.5. bra. A tesztelę dobozba beszerelt regener tor A regener tor blokkv zlat t a 1.4. bra mutatja, melynek alapj n nèzz k meg az egyes ramkˆri egysègek funkciûit: VÈtelir ny: Bemeneti fokozat Ès automatikus k belkiegèszìtę (ALBO) A k beloldalrûl az LV jelħ csatlakozûn t bejˆvę jel egy transzform torra jut, amely a szimmetrikus k belt a regener tor aszimmetrikus ramkˆrèhez illeszti, tov bb egyen ram lev laszt sra szolg l. Az automatikus k belkiegèszitę v ltoztathatû korrektor nak szab lyoz s t diûd k ltal kèpviselt ellen ll s vègzi. A diûd k dinamikus ellen ll s t a kiegyenlìtendę jelbęl nyert rammal lehet be llìtani. ErĘsÌtĘ Ès kiegyenlìtę fokozat Az automatikus szab lyoz s miatt a szèless v eręsìtę llandûan a 36 db-es k belcsillapìt snak megfelelę jelszintet kap. A sz ksèges jelalak elèrèsèhez impulzuskiegyenlìtę h lûzatot alkalmaznak. Az n.!szem" mèręponton 1V cs cstû1 cs csig nagys g szem mèrhetę. Cs csdetektor Ès DC eręsitę A cs csdetektor kimenetèn a!szem# mplitudûj val ar nyos egyenfesz ltsèget kapunk. Ezt a fesz ltsèget eręsìti fel a DC eręsìtę, majd egy referencia jelhez hasonlìtja. A k lˆ nbsègi fesz ltsèg vezèrli az automatikus k belkiegèszìtę beavatkozû elemèt, a diûd t. Az ramkˆ r gy van kikèpezve, hogy a db csillapìt startom nyban a szem alakja Ès a regener tor zajvèdettsège kˆ zel llandû marad.

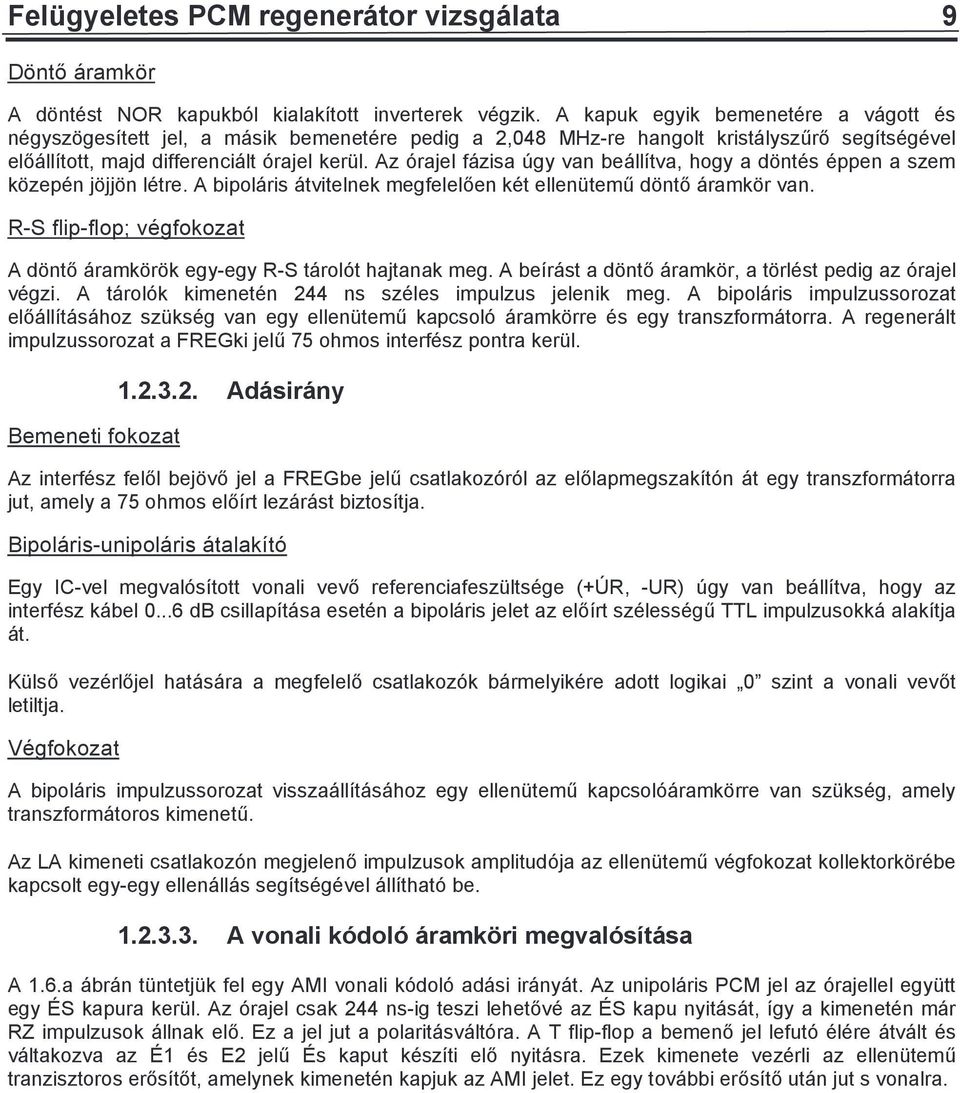

8 Fel gyeletes PCM regener tor vizsg lata 9 DˆntĘ ramkˆr A dˆntèst NOR kapukbûl kialakìtott inverterek vègzik. A kapuk egyik bemenetère a v gott Ès nègyszˆgesìtett jel, a m sik bemenetère pedig a 2,048 MHz-re hangolt krist lyszħrę segìtsègèvel elę llìtott, majd differenci lt Ûrajel ker l. Az Ûrajel f zisa gy van be llìtva, hogy a dˆntès Èppen a szem kˆzepèn jˆjjˆn lètre. A bipol ris tvitelnek megfelelęen kèt ellen temħ dˆntę ramkˆr van. R-S flip-flop; vègfokozat A dˆntę ramkˆrˆk egy-egy R-S t rolût hajtanak meg. A beìr st a dˆntę ramkˆr, a tˆrlèst pedig az Ûrajel vègzi. A t rolûk kimenetèn 244 ns szèles impulzus jelenik meg. A bipol ris impulzussorozat elę llìt s hoz sz ksèg van egy ellen temħ kapcsolû ramkˆrre Ès egy transzform torra. A regener lt impulzussorozat a FREGki jelħ 75 ohmos interfèsz pontra ker l. Bemeneti fokozat Ad sir ny Az interfèsz felęl bejˆvę jel a FREGbe jelħ csatlakozûrûl az elęlapmegszakìtûn t egy transzform torra jut, amely a 75 ohmos elęìrt lez r st biztosìtja. Bipol ris-unipol ris talakìtû Egy IC-vel megvalûsìtott vonali vevę referenciafesz ltsège (+ R, -UR) gy van be llìtva, hogy az interfèsz k bel db csillapìt sa esetèn a bipol ris jelet az elęìrt szèlessègħ TTL impulzusokk alakìtja t. K lsę vezèrlęjel hat s ra a megfelelę csatlakozûk b rmelyikère adott logikai!0# szint a vonali vevęt letiltja. VÈgfokozat A bipol ris impulzussorozat vissza llìt s hoz egy ellen temħ kapcsolû ramkˆrre van sz ksèg, amely transzform toros kimenetħ. Az LA kimeneti csatlakozûn megjelenę impulzusok amplitudûja az ellen temħ vègfokozat kollektorkˆrèbe kapcsolt egy-egy ellen ll s segìtsègèvel llìthatû be A vonali kûdolû ramkˆri megvalûsìt sa A 1.6.a br n t ntetj k fel egy AMI vonali kûdolû ad si ir ny t. Az unipol ris PCM jel az Ûrajellel egy tt egy S kapura ker l. Az Ûrajel csak 244 ns-ig teszi lehetęvè az S kapu nyit s t, Ìgy a kimenetèn m r RZ impulzusok llnak elę. Ez a jel jut a polarit sv ltûra. A T flip-flop a bemenę jel lefutû ÈlÈre tv lt Ès v ltakozva az 1 Ès E2 jelħ s kaput kèszìti elę nyit sra. Ezek kimenete vezèrli az ellen temħ tranzisztoros eręsìtęt, amelynek kimenetèn kapjuk az AMI jelet. Ez egy tov bbi eręsìtę ut n jut s vonalra.

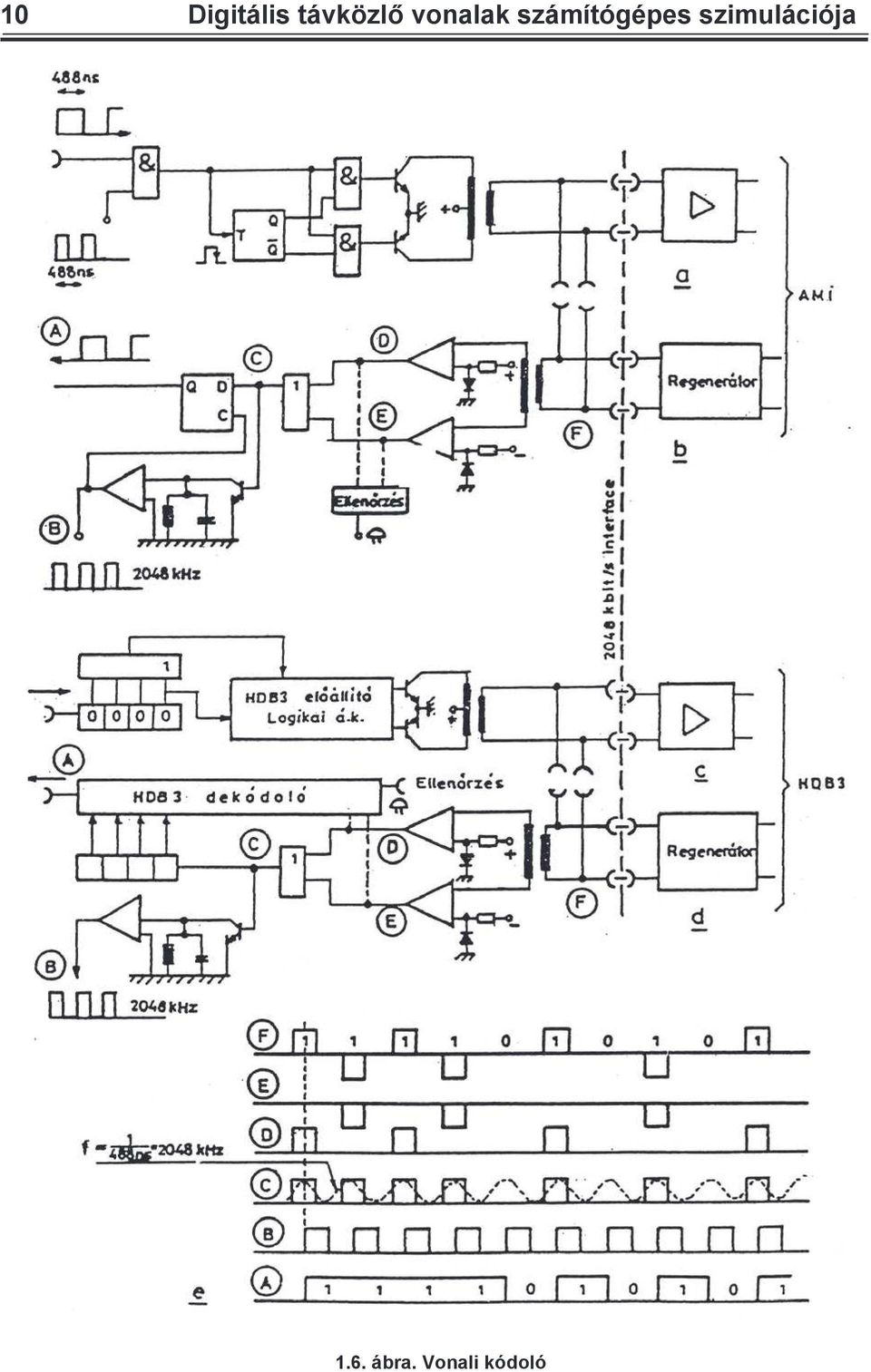

9 10 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 1.6. bra. Vonali kûdolû

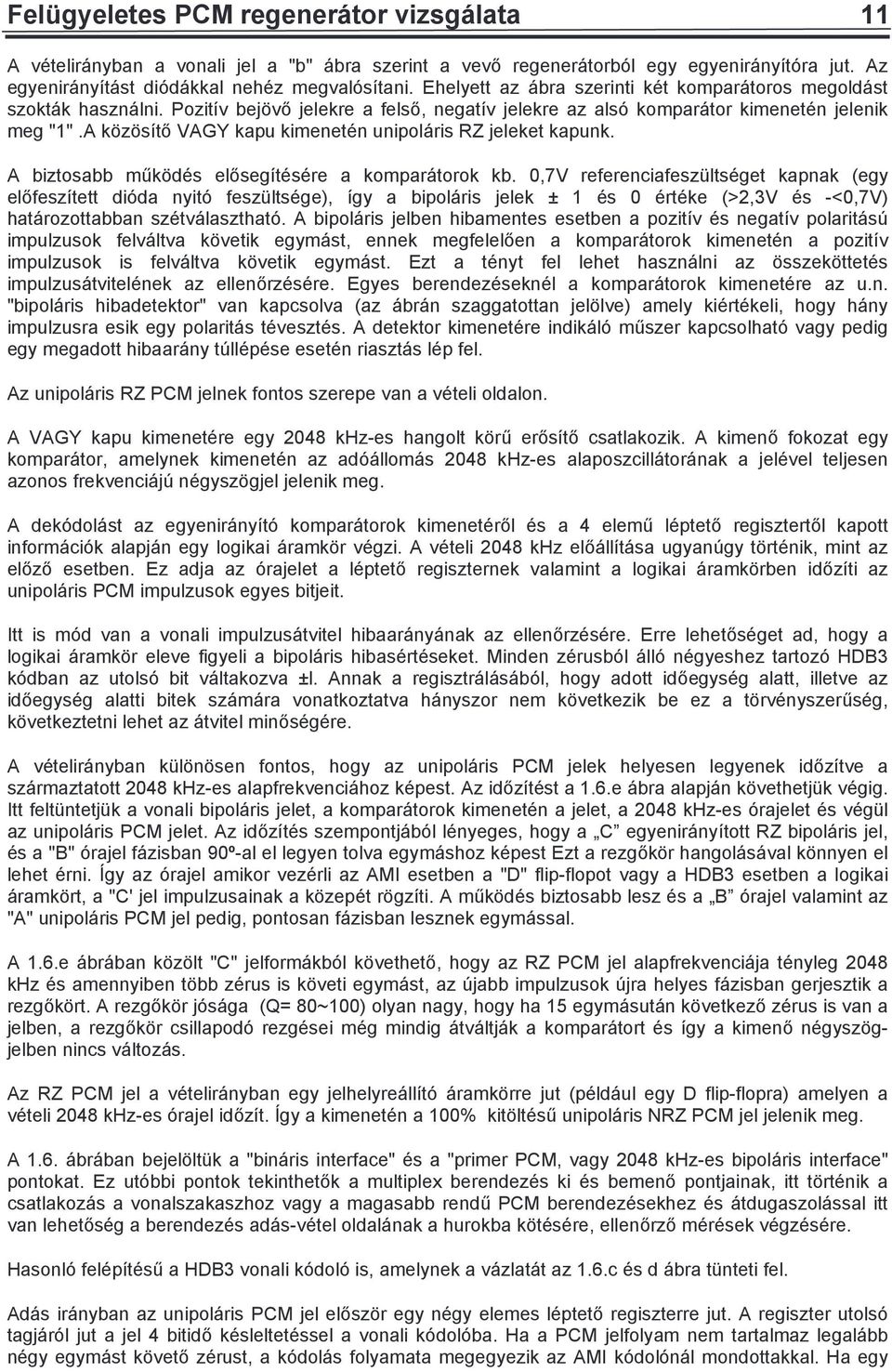

10 Fel gyeletes PCM regener tor vizsg lata 11 A vètelir nyban a vonali jel a "b" bra szerint a vevę regener torbûl egy egyenir nyìtûra jut. Az egyenir nyìt st diûd kkal nehèz megvalûsìtani. Ehelyett az bra szerinti kèt kompar toros megold st szokt k haszn lni. PozitÌv bejˆvę jelekre a felsę, negatìv jelekre az alsû kompar tor kimenetèn jelenik meg "1".A kˆzˆsìtę VAGY kapu kimenetèn unipol ris RZ jeleket kapunk. A biztosabb mħkˆdès elęsegìtèsère a kompar torok kb. 0,7V referenciafesz ltsèget kapnak (egy elęfeszìtett diûda nyitû fesz ltsège), Ìgy a bipol ris jelek ± 1 Ès 0 ÈrtÈke (>2,3V Ès -<0,7V) hat rozottabban szètv laszthatû. A bipol ris jelben hibamentes esetben a pozitìv Ès negatìv polarit s impulzusok felv ltva kˆvetik egym st, ennek megfelelęen a kompar torok kimenetèn a pozitìv impulzusok is felv ltva kˆvetik egym st. Ezt a tènyt fel lehet haszn lni az ˆsszekˆttetÈs impulzus tvitelènek az ellenęrzèsère. Egyes berendezèseknèl a kompar torok kimenetère az u.n. "bipol ris hibadetektor" van kapcsolva (az br n szaggatottan jelˆlve) amely kièrtèkeli, hogy h ny impulzusra esik egy polarit s tèvesztès. A detektor kimenetère indik lû mħszer kapcsolhatû vagy pedig egy megadott hibaar ny t llèpèse esetèn riaszt s lèp fel. Az unipol ris RZ PCM jelnek fontos szerepe van a vèteli oldalon. A VAGY kapu kimenetère egy 2048 khz-es hangolt kˆrħ eręsìtę csatlakozik. A kimenę fokozat egy kompar tor, amelynek kimenetèn az adû llom s 2048 khz-es alaposzcill tor nak a jelèvel teljesen azonos frekvenci j nègyszˆgjel jelenik meg. A dekûdol st az egyenir nyìtû kompar torok kimenetèręl Ès a 4 elemħ lèptetę regisztertęl kapott inform ciûk alapj n egy logikai ramkˆr vègzi. A vèteli 2048 khz elę llìt sa ugyan gy tˆrtènik, mint az elęzę esetben. Ez adja az Ûrajelet a lèptetę regiszternek valamint a logikai ramkˆrben idęzìti az unipol ris PCM impulzusok egyes bitjeit. Itt is mûd van a vonali impulzus tvitel hibaar ny nak az ellenęrzèsère. Erre lehetęsèget ad, hogy a logikai ramkˆr eleve figyeli a bipol ris hibasèrtèseket. Minden zèrusbûl llû nègyeshez tartozû HDB3 kûdban az utolsû bit v ltakozva ±l. Annak a regisztr l s bûl, hogy adott idęegysèg alatt, illetve az idęegysèg alatti bitek sz m ra vonatkoztatva h nyszor nem kˆvetkezik be ez a tˆrvènyszerħsèg, kˆvetkeztetni lehet az tvitel minęsègère. A vètelir nyban k lˆnˆsen fontos, hogy az unipol ris PCM jelek helyesen legyenek idęzìtve a sz rmaztatott 2048 khz-es alapfrekvenci hoz kèpest. Az idęzìtèst a 1.6.e bra alapj n kˆvethetj k vègig. Itt felt ntetj k a vonali bipol ris jelet, a kompar torok kimenetèn a jelet, a 2048 khz-es Ûrajelet Ès vèg l az unipol ris PCM jelet. Az idęzìtès szempontj bûl lènyeges, hogy a!c# egyenir nyìtott RZ bipol ris jel, Ès a "B" Ûrajel f zisban 90 -al el legyen tolva egym shoz kèpest Ezt a rezgękˆr hangol s val kˆnnyen el lehet Èrni. Õgy az Ûrajel amikor vezèrli az AMI esetben a "D" flip-flopot vagy a HDB3 esetben a logikai ramkˆrt, a "C' jel impulzusainak a kˆzepèt rˆgzìti. A mħkˆdès biztosabb lesz Ès a!b# Ûrajel valamint az "A" unipol ris PCM jel pedig, pontosan f zisban lesznek egym ssal. A 1.6.e br ban kˆzˆlt "C" jelform kbûl kˆvethetę, hogy az RZ PCM jel alapfrekvenci ja tènyleg 2048 khz Ès amennyiben tˆbb zèrus is kˆveti egym st, az jabb impulzusok jra helyes f zisban gerjesztik a rezgękˆrt. A rezgękˆr jûs ga (Q= 80~100) olyan nagy, hogy ha 15 egym sut n kˆvetkezę zèrus is van a jelben, a rezgękˆr csillapodû rezgèsei mèg mindig tv ltj k a kompar tort Ès Ìgy a kimenę nègyszˆgjelben nincs v ltoz s. Az RZ PCM jel a vètelir nyban egy jelhelyre llìtû ramkˆrre jut (pèld ul egy D flip-flopra) amelyen a vèteli 2048 khz-es Ûrajel idęzìt. Õgy a kimenetèn a 100% kitˆltèsħ unipol ris NRZ PCM jel jelenik meg. A 1.6. br ban bejelˆlt k a "bin ris interface" Ès a "primer PCM, vagy 2048 khz-es bipol ris interface" pontokat. Ez utûbbi pontok tekinthetęk a multiplex berendezès ki Ès bemenę pontjainak, itt tˆrtènik a csatlakoz s a vonalszakaszhoz vagy a magasabb rendħ PCM berendezèsekhez Ès tdugaszol ssal itt van lehetęsèg a berendezès ad s-vètel oldal nak a hurokba kˆtèsère, ellenęrzę mèrèsek vègzèsère. HasonlÛ felèpìtèsħ a HDB3 vonali kûdolû is, amelynek a v zlat t az 1.6.c Ès d bra t nteti fel. Ad s ir nyban az unipol ris PCM jel elęszˆr egy nègy elemes lèptetę regiszterre jut. A regiszter utolsû tagj rûl jut a jel 4 bitidę kèsleltetèssel a vonali kûdolûba. Ha a PCM jelfolyam nem tartalmaz legal bb nègy egym st kˆvetę zèrust, a kûdol s folyamata megegyezik az AMI kûdolûn l mondottakkal. Ha egy

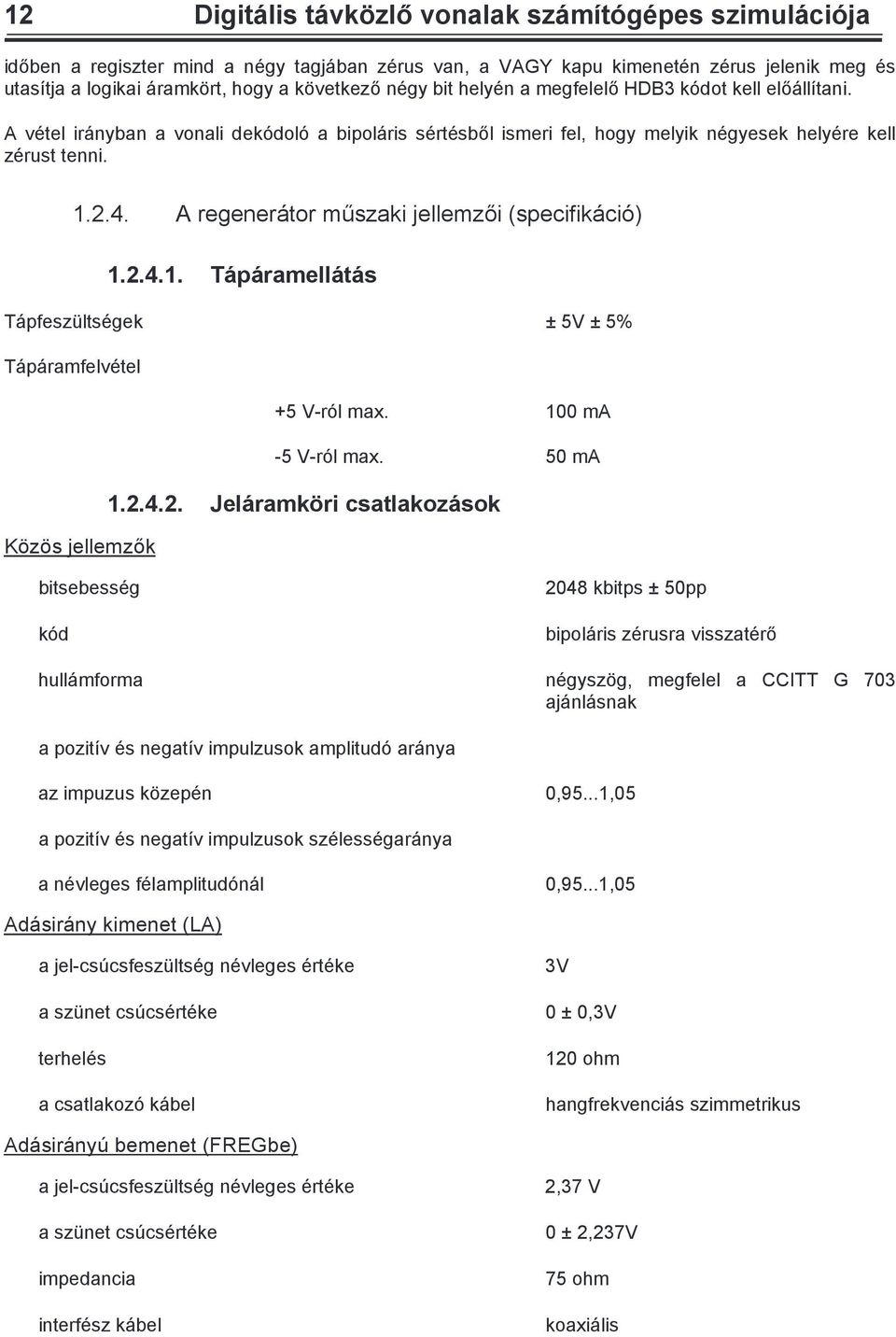

11 12 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja idęben a regiszter mind a nègy tagj ban zèrus van, a VAGY kapu kimenetèn zèrus jelenik meg Ès utasìtja a logikai ramkˆrt, hogy a kˆvetkezę nègy bit helyèn a megfelelę HDB3 kûdot kell elę llìtani. A vètel ir nyban a vonali dekûdolû a bipol ris sèrtèsbęl ismeri fel, hogy melyik nègyesek helyère kell zèrust tenni A regener tor mħszaki jellemzęi (specifik ciû) T p ramell t s T pfesz ltsègek ± 5V ± 5% T p ramfelvètel +5 V-rÛl max. 100 ma -5 V-rÛl max. 50 ma Jel ramkˆri csatlakoz sok Kˆzˆs jellemzęk bitsebessèg kûd 2048 kbitps ± 50pp bipol ris zèrusra visszatèrę hull mforma nègyszˆg, megfelel a CCITT G 703 aj nl snak a pozitìv Ès negatìv impulzusok amplitudû ar nya az impuzus kˆzepèn 0,95...1,05 a pozitìv Ès negatìv impulzusok szèlessègar nya a nèvleges fèlamplitudûn l 0,95...1,05 Ad sir ny kimenet (LA) a jel-cs csfesz ltsèg nèvleges ÈrtÈke 3V a sz net cs csèrtèke 0 ± 0,3V terhelès a csatlakozû k bel 120 ohm hangfrekvenci s szimmetrikus Ad sir ny bemenet (FREGbe) a jel-cs csfesz ltsèg nèvleges ÈrtÈke 2,37 V a sz net cs csèrtèke 0 ± 2,237V impedancia interfèsz k bel 75 ohm koaxi lis

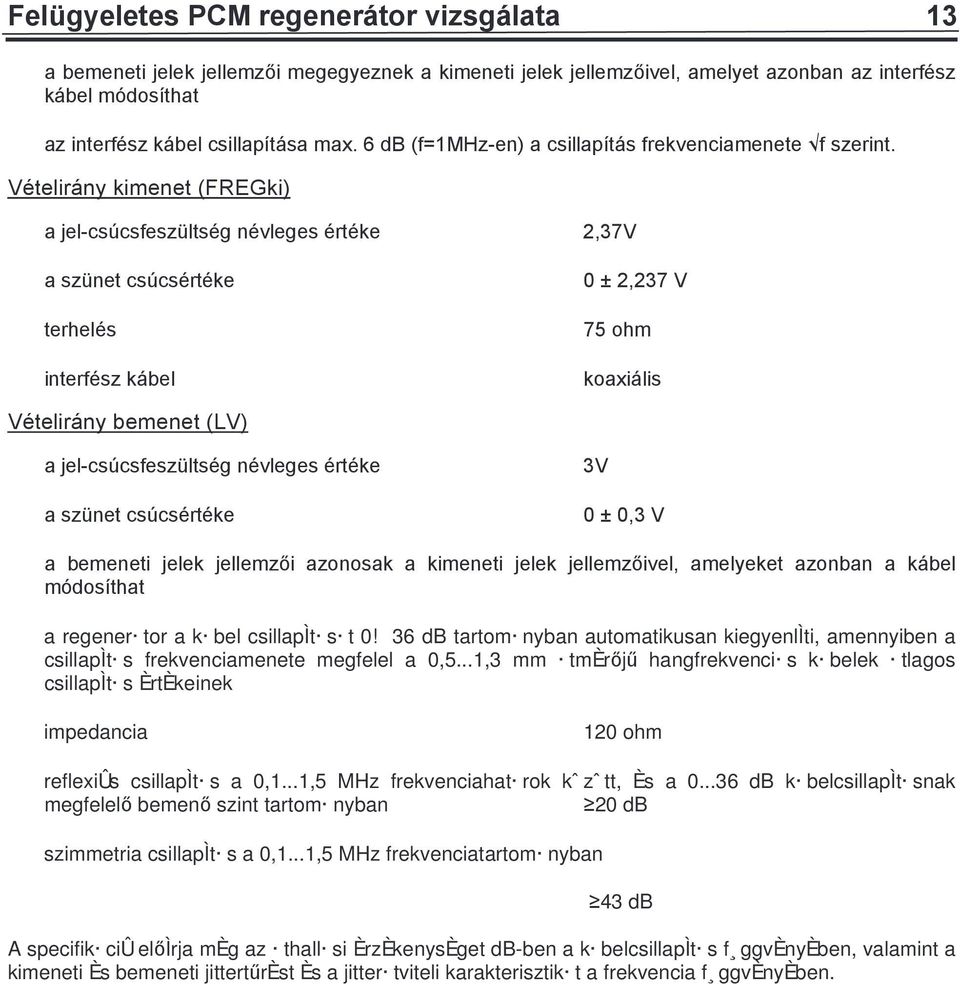

12 Fel gyeletes PCM regener tor vizsg lata 13 a bemeneti jelek jellemzęi megegyeznek a kimeneti jelek jellemzęivel, amelyet azonban az interfèsz k bel mûdosìthat az interfèsz k bel csillapìt sa max. 6 db (f=1mhz-en) a csillapìt s frekvenciamenete f szerint. VÈtelir ny kimenet (FREGki) a jel-cs csfesz ltsèg nèvleges ÈrtÈke 2,37V a sz net cs csèrtèke terhelès interfèsz k bel 0 ± 2,237 V 75 ohm koaxi lis VÈtelir ny bemenet (LV) a jel-cs csfesz ltsèg nèvleges ÈrtÈke a sz net cs csèrtèke 3V 0 ± 0,3 V a bemeneti jelek jellemzęi azonosak a kimeneti jelek jellemzęivel, amelyeket azonban a k bel mûdosìthat a regener tor a k bel csillapìt s t 0! 36 db tartom nyban automatikusan kiegyenlìti, amennyiben a csillapìt s frekvenciamenete megfelel a 0,5...1,3 mm tmèręjħ hangfrekvenci s k belek tlagos csillapìt s ÈrtÈkeinek impedancia 120 ohm reflexiûs csillapìt s a 0,1...1,5 MHz frekvenciahat rok kˆ zˆ tt, Ès a db k belcsillapìt snak megfelelę bemenę szint tartom nyban 20 db szimmetria csillapìt s a 0,1...1,5 MHz frekvenciatartom nyban 43 db A specifik ciû elęìrja mèg az thall si ÈrzÈkenysÈget db-ben a k belcsillapìt s f ggvènyèben, valamint a kimeneti Ès bemeneti jittertħrèst Ès a jitter tviteli karakterisztik t a frekvencia f ggvènyèben.

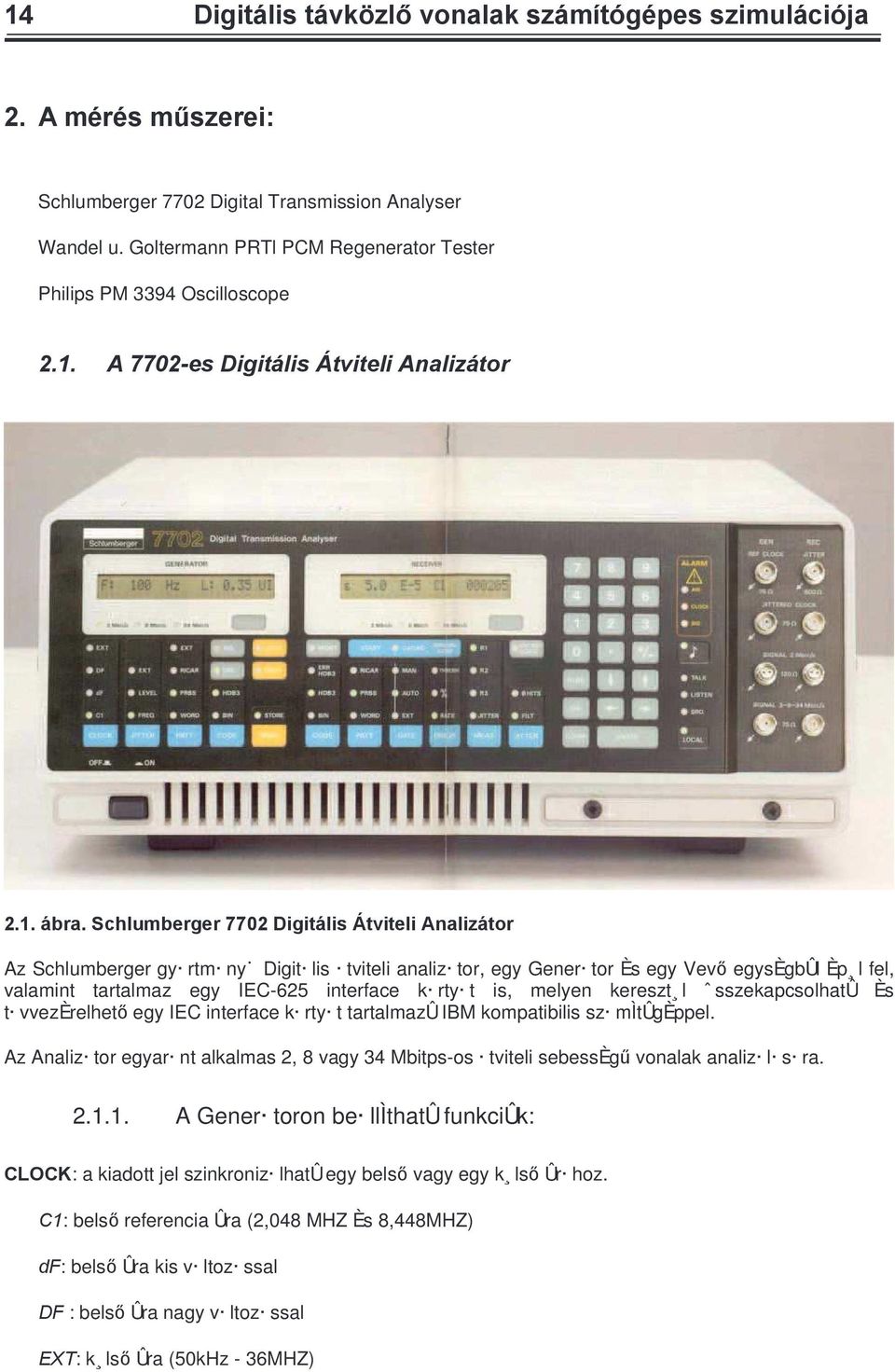

13 14 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 2. A mèrès mħszerei: Schlumberger 7702 Digital Transmission Analyser Wandel u. Goltermann PRTl PCM Regenerator Tester Philips PM 3394 Oscilloscope 2.1. A 7702-es Digit lis tviteli Analiz tor 2.1. bra. Schlumberger 7702 Digit lis tviteli Analiz tor Az Schlumberger gy rtm ny Digit lis tviteli analiz tor, egy Gener tor Ès egy VevĘ egysègbûl Èp l fel, valamint tartalmaz egy IEC-625 interface k rty t is, melyen kereszt l ˆ sszekapcsolhatû Ès t vvezèrelhetę egy IEC interface k rty t tartalmazû IBM kompatibilis sz mìtûgèppel. Az Analiz tor egyar nt alkalmas 2, 8 vagy 34 Mbitps-os tviteli sebessègħ vonalak analiz l s ra A Gener toron be llìthatû funkciûk: CLOCK: a kiadott jel szinkroniz lhatû egy belsę vagy egy k lsę Ûr hoz. C1: belsę referencia Ûra (2,048 MHZ Ès 8,448MHZ) df: belsę Ûra kis v ltoz ssal DF : belsę Ûra nagy v ltoz ssal EXT: k lsę Ûra (50kHz - 36MHZ)

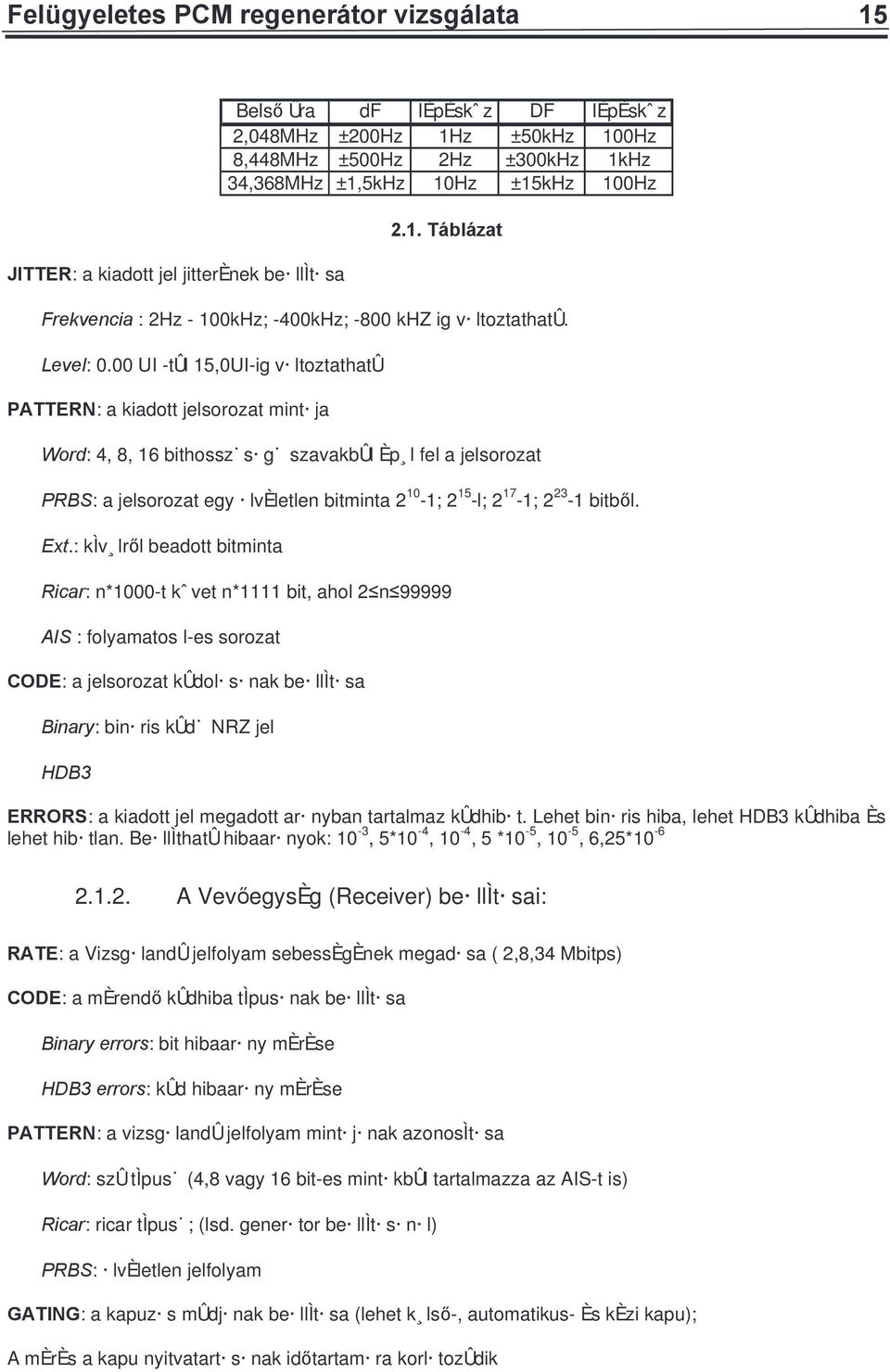

14 Fel gyeletes PCM regener tor vizsg lata 15 JITTER: a kiadott jel jitterènek be llìt sa BelsĘ Ûra df lèpèskˆ z DF lèpèskˆ z 2,048MHz ±200Hz 1Hz ±50kHz 100Hz 8,448MHz ±500Hz 2Hz ±300kHz 1kHz 34,368MHz ±1,5kHz 10Hz ±15kHz 100Hz 2.1. T bl zat Frekvencia : 2Hz - 100kHz; -400kHz; -800 khz ig v ltoztathatû. Level: 0.00 UI -tûl 15,0UI-ig v ltoztathatû PATTERN: a kiadott jelsorozat mint ja Word: 4, 8, 16 bithossz s g szavakbûl Èp l fel a jelsorozat PRBS: a jelsorozat egy lvèletlen bitminta ; l; ; bitbęl. Ext.: kìv lręl beadott bitminta Ricar: n*1000-t kˆ vet n*1111 bit, ahol 2 n AIS : folyamatos l-es sorozat CODE: a jelsorozat kûdol s nak be llìt sa Binary: bin ris kûd NRZ jel HDB3 ERRORS: a kiadott jel megadott ar nyban tartalmaz kûdhib t. Lehet bin ris hiba, lehet HDB3 kûdhiba Ès lehet hib tlan. Be llìthatû hibaar nyok: 10-3, 5*10-4, 10-4, 5 *10-5, 10-5, 6,25* A VevĘegysÈg (Receiver) be llìt sai: RATE: a Vizsg landû jelfolyam sebessègènek megad sa ( 2,8,34 Mbitps) CODE: a mèrendę kûdhiba tìpus nak be llìt sa Binary errors: bit hibaar ny mèrèse HDB3 errors: kûd hibaar ny mèrèse PATTERN: a vizsg landû jelfolyam mint j nak azonosìt sa Word: szû tìpus (4,8 vagy 16 bit-es mint kbûl tartalmazza az AIS-t is) Ricar: ricar tìpus ; (lsd. gener tor be llìt s n l) PRBS: lvèletlen jelfolyam GATING: a kapuz s mûdj nak be llìt sa (lehet k lsę-, automatikus- Ès kèzi kapu); A mèrès a kapu nyitvatart s nak idętartam ra korl tozûdik

15 16 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja Extemal: k lsę jel vègzi a kapuz st; Manual: a mèrès indìt s t Ès z r s t saj t kezħleg vègezz k; Automatic: egyszeri vagy ismètelt mèrès, be llìthatû kapuidęvel (n,û,p,msp) ERRORS: a hibaar ny mèrèsènek be llìt sai Automatic: a hibaar ny mèrèse Ès kijelzèse 10-2 Ès 10-9 kˆ zˆ tt 10% pontoss ggal Fixed mode: a hibaar ny mèrèse Ès kijelzèse v laszthatû sz mìt si idękˆ zˆ kkel (10 6 Ès 10 9 Ûra impulzus kˆ zˆ tt) Monitor m.: ugyanolyan mèrèsi mûd mint a "fixed", de a v lasztott kapu idę alatti legnagyobb hibaar nyt jelzi ki MinĘsÈgmÈrÈs A minęsègi mèrèsek vègrehajt sa a CCITT G.821-es aj nl sa szerint tˆ rtènik. Fault indication (FI): (hiba megjelˆ lès) felfedi az AIS-t, a jel legal bb 1ms-ig tˆ rtènę elvesztèsèt, Ès detekt lja a szinkron keresèst. AIS kritèrium: kevesebb mint 3 nulla 512 bitben JelvesztÈs krit.: 330 ȝs-ig nincs tvitel Errored second (ES): (hib s m sodperc) azon m sodpercek sz ma melyekben legal bb egy hiba van. Severely errored seconds (SES): (s lyosan hib s m sodpercek) azon m sodpercek sz ma melyekben a felfedett bit-hibaar ny 10 -N, ahol N=3 (CCITT fix ÈrtÈk), N=3 tûl 6-ig be llìthatû Unavailable seconds (UVS): (Èrtelmezhetetlen idę) az idęsz mol s kezdete a 10 egym st kˆ vetę SES ÈszlelÈsekor kezdędik, Ès 10 egym st kˆ vetę SES nèlk li m sodperc kezdetèig tart Degraded minute (DM): azok a percek, ahol a bit hibaar ny 10 -M, M=6 CCITT fix ÈrtÈk, vagy 5-tĘl 8-ig be llìthatû ÈrtÈk. Second with fault indication (SFI): a felfedett hib s m sodpercek sz ma; (minimum egy FI) Number of FI (NFI): a felfedezett hib k sz ma Mean residual error rate ( MER or MR): az tlagos maradèk hibaar ny (a hibaar ny a SES kivètelèvel)

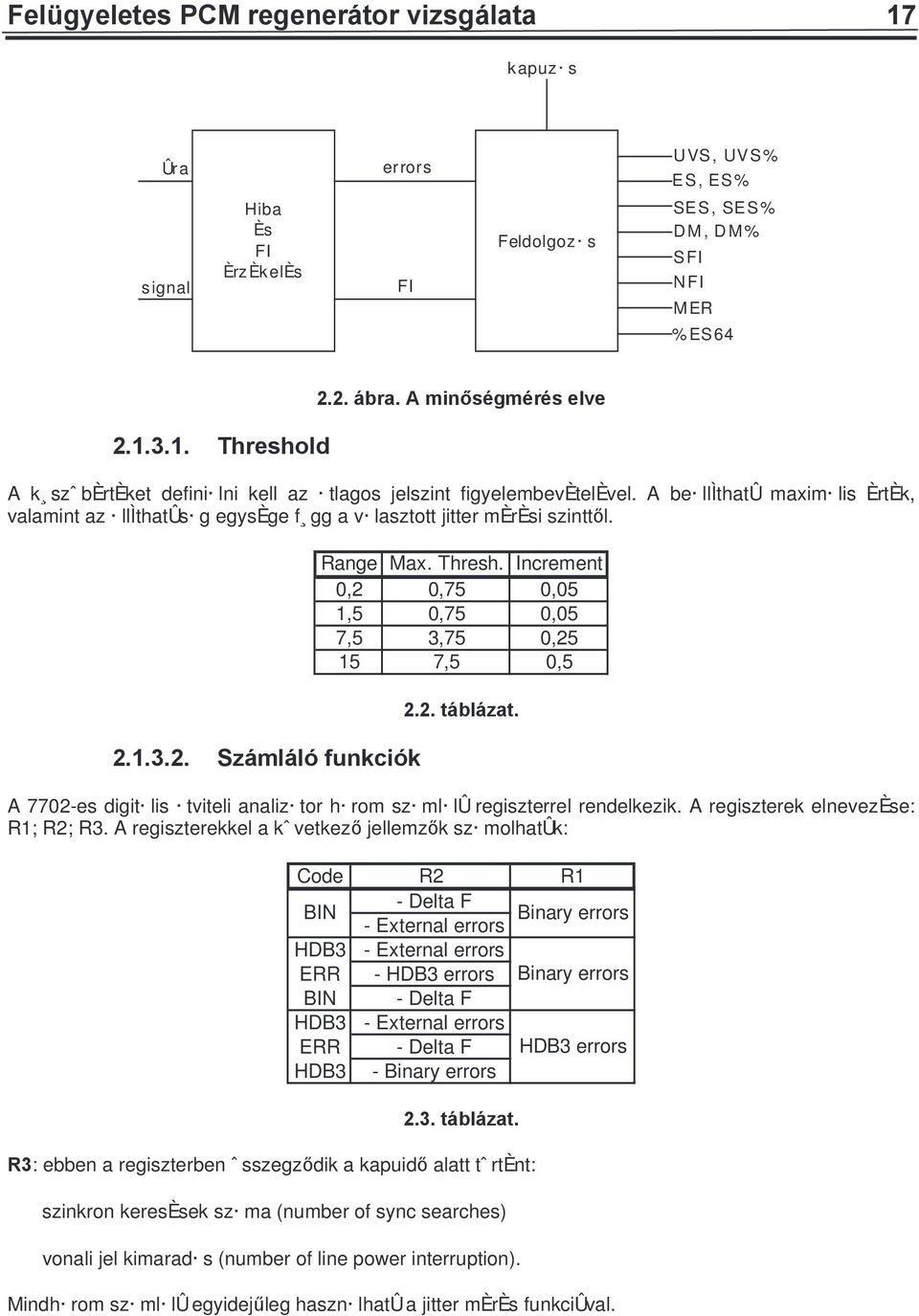

16 Fel gyeletes PCM regener tor vizsg lata 17 kapuz s Ûra errors U VS, UVS% ES, ES% signal Hiba Ès FI ÈrzÈkelÈs FI Feldolgoz s SES, SES% D M, D M% SFI N FI M ER % ES Threshold 2.2. bra. A minęsègmèrès elve A k szˆ bèrtèket defini lni kell az tlagos jelszint figyelembevètelèvel. A be llìthatû maxim lis ÈrtÈk, valamint az llìthatûs g egysège f gg a v lasztott jitter mèrèsi szinttęl Sz ml lû funkciûk Range Max. Thresh. Increment 0,2 0,75 0,05 1,5 0,75 0,05 7,5 3,75 0, ,5 0, t bl zat. A 7702-es digit lis tviteli analiz tor h rom sz ml lû regiszterrel rendelkezik. A regiszterek elnevezèse: R1; R2; R3. A regiszterekkel a kˆ vetkezę jellemzęk sz molhatûk: Code R2 R1 BIN - Delta F - External errors Binary errors HDB3 - External errors ERR - HDB3 errors Binary errors BIN - Delta F HDB3 - External errors ERR - Delta F HDB3 errors HDB3 - Binary errors 2.3. t bl zat. R3: ebben a regiszterben ˆ sszegzędik a kapuidę alatt tˆ rtènt: szinkron keresèsek sz ma (number of sync searches) vonali jel kimarad s (number of line power interruption). Mindh rom sz ml lû egyidejħleg haszn lhatû a jitter mèrès funkciûval.

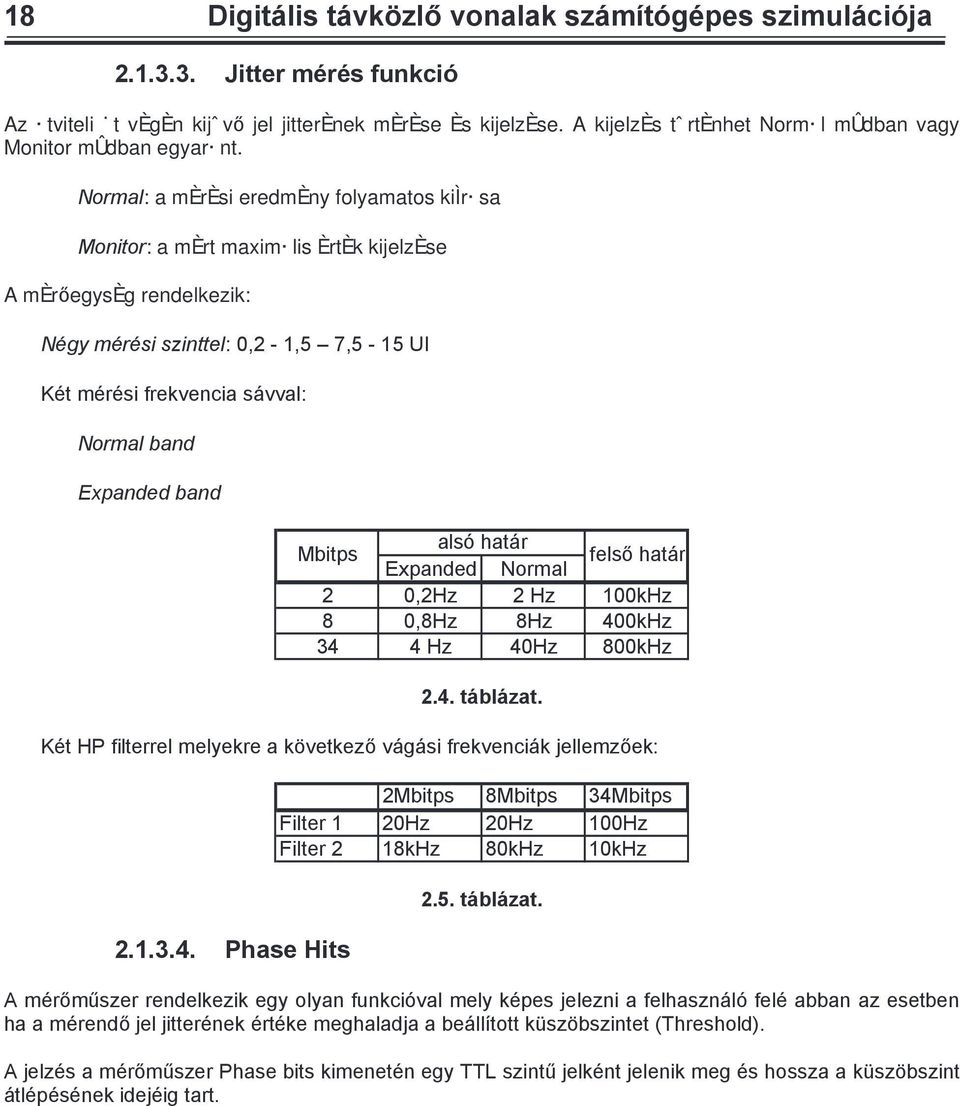

17 18 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja Jitter mèrès funkciû Az tviteli t vègèn kijˆ vę jel jitterènek mèrèse Ès kijelzèse. A kijelzès tˆ rtènhet Norm l mûdban vagy Monitor mûdban egyar nt. Normal: a mèrèsi eredmèny folyamatos kiìr sa Monitor: a mèrt maxim lis ÈrtÈk kijelzèse A mèręegysèg rendelkezik: NÈgy mèrèsi szinttel: 0,2-1,5! 7,5-15 UI KÈt mèrèsi frekvencia s vval: Normal band Expanded band alsû hat r Mbitps felsę hat r Expanded Normal 2 0,2Hz 2 Hz 100kHz 8 0,8Hz 8Hz 400kHz 34 4 Hz 40Hz 800kHz 2.4. t bl zat. KÈt HP filterrel melyekre a kˆvetkezę v g si frekvenci k jellemzęek: Phase Hits 2Mbitps 8Mbitps 34Mbitps Filter 1 20Hz 20Hz 100Hz Filter 2 18kHz 80kHz 10kHz 2.5. t bl zat. A mèręmħszer rendelkezik egy olyan funkciûval mely kèpes jelezni a felhaszn lû felè abban az esetben ha a mèrendę jel jitterènek ÈrtÈke meghaladja a be llìtott k szˆbszintet (Threshold). A jelzès a mèręmħszer Phase bits kimenetèn egy TTL szintħ jelkènt jelenik meg Ès hossza a k szˆbszint tlèpèsènek idejèig tart.

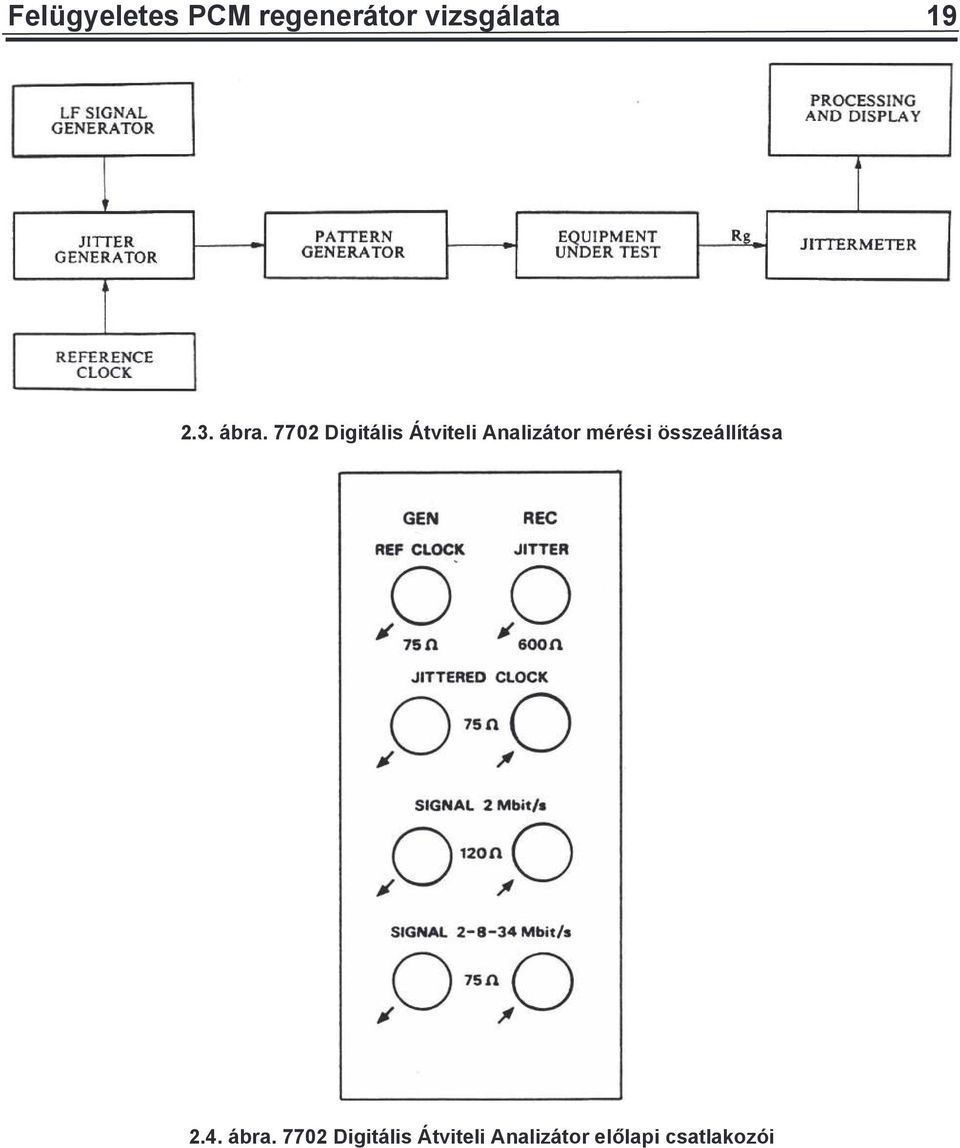

18 Fel gyeletes PCM regener tor vizsg lata bra Digit lis tviteli Analiz tor mèrèsi ˆssze llìt sa 2.4. bra Digit lis tviteli Analiz tor elęlapi csatlakozûi

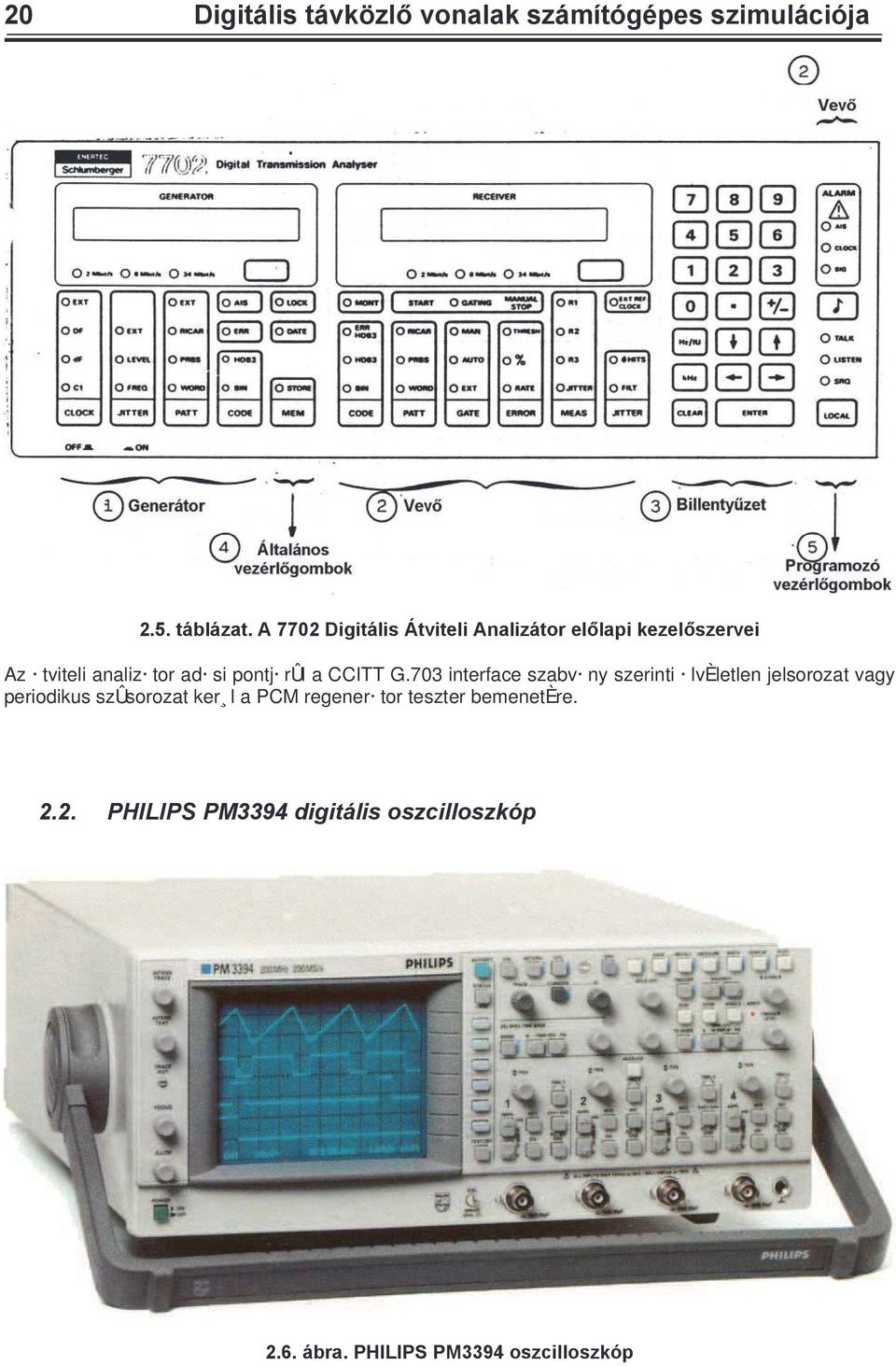

19 20 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 2.5. t bl zat. A 7702 Digit lis tviteli Analiz tor elęlapi kezelęszervei Az tviteli analiz tor ad si pontj rûl a CCITT G.703 interface szabv ny szerinti lvèletlen jelsorozat vagy periodikus szûsorozat ker l a PCM regener tor teszter bemenetère PHILIPS PM3394 digit lis oszcilloszkûp 2.6. bra. PHILIPS PM3394 oszcilloszkûp

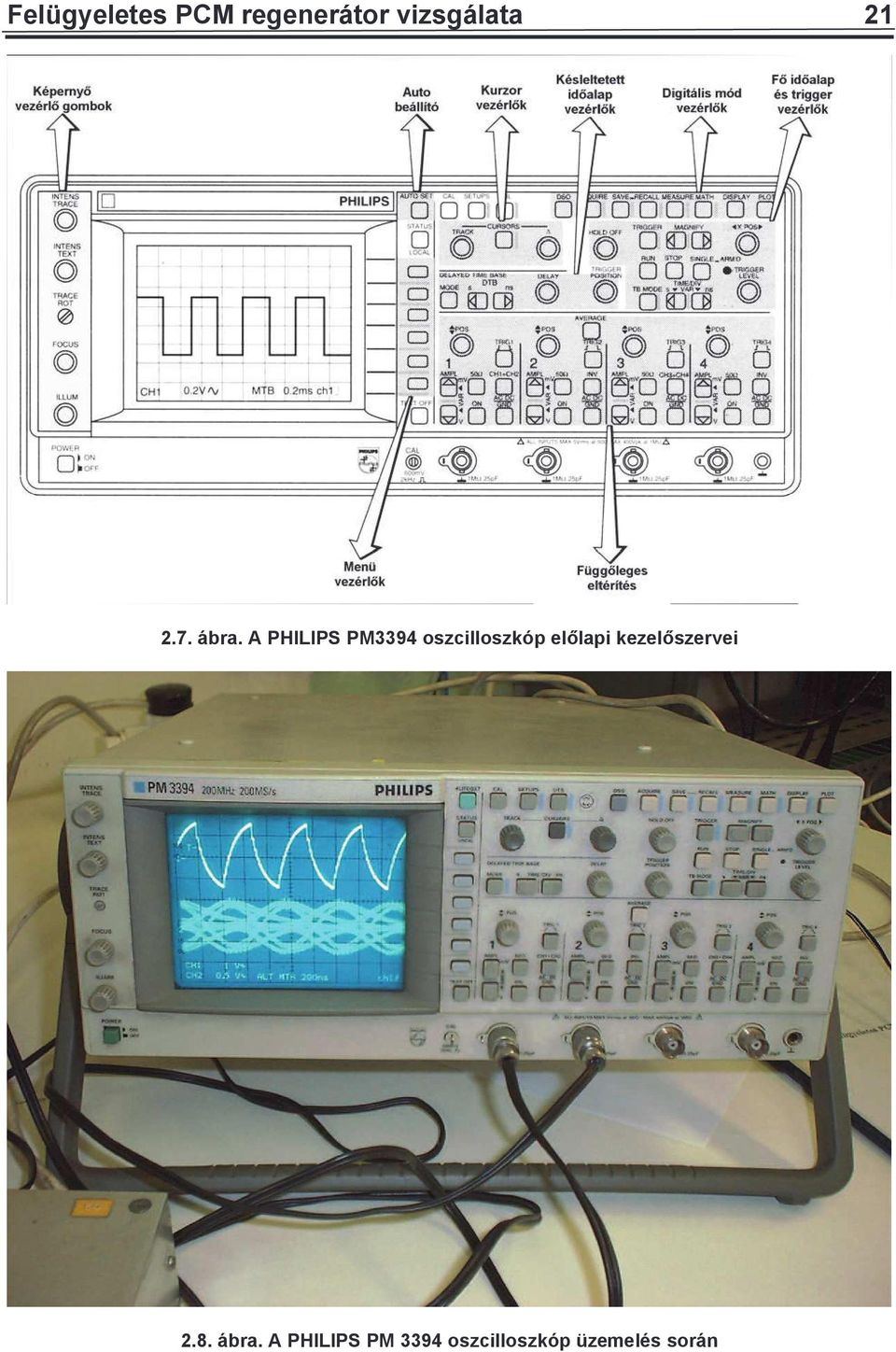

20 Fel gyeletes PCM regener tor vizsg lata bra. A PHILIPS PM3394 oszcilloszkûp elęlapi kezelęszervei 2.8. bra. A PHILIPS PM 3394 oszcilloszkûp zemelès sor n

21 22 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 2.3. Wandel und Goltermann PRT-1 PCM Regenerator Tester 2.9. bra. WG PRT-1 PCM-Regener tor teszter bra. A PRT-1 Regener tor Teszter elęlapi kezelę szervei

22 Fel gyeletes PCM regener tor vizsg lata A mèrès konfigur ciûja Az tviteli analiz tor ad si pontj rûl a CCITT G.703 interface szabv ny szerinti lvèletlen jelsorozat, vagy periodikus szûsorozat ker l a PCM regener tor teszter bemenetère. A teszter nem m s, mint egy valûs gos vonali csillapìt skarakterisztik t (3.1. bra) Ès fut si idę karakterisztik t (3.2. bra) megvalûsìtû vonalut nzat, valamint egy vonali additìv zajgener tor bra. tlagos k belcsillapìt s ÈrtÈkek 0,6mm-tĘl 1,4mm-ig terjedę vezetę tmèręk esetèn, egyben a vonalut nzat ramkˆr csillapìt s referenciagˆrbèje

23 24 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 3.2. bra. Fut si idę karakterisztika 1MHz-hez viszonyìtva A zaj egy s lyozû szħręn kereszt lhaladva egy vonali jel teljesìtmènysħrħsèg spektrum nak alakj t veszi fel (3.4. bra.), ez ltal kˆ zelvègi thall skènt fogja a zavarû hat s t kifejteni. A vonalut nzat ut n kˆ vetkezik a regener tor 120 ohm-os be-kimeneti illesztettsèggel, majd az tviteli analiz tor bemenete. Az analiz tor vevęjènek kèpernyęjèn megjelenik a bithibaar ny ÈrtÈke, amely automatikusan gener lûdik. A leolvas s n l figyelembe kell venni, hogy az ÈrtÈk akkor leolvashatû, amikor a nagys grendje hosszabb ideje stabiliz lûdott Az egy tthatû egy tartom nyon sztochasztikusan v ltozik de ez a mèrèst sz mottevęen nem befoly solja bra. Zaj-gener l s norm l mûdban

24 Fel gyeletes PCM regener tor vizsg lata bra. Zajforr s kimenetènek teljesìtmènysħrħsèg-spektruma A vonalut nzat zajgener tora jel/zaj viszonyban llìthatû. EzÈrt a jelteljesìtmènyhez, hozz kell kalibr lni a zajgener tor tlagteljesìtmènyèt. Ezt egy beèpìtett valûdi effektìv ÈrtÈket mèrę mħszer teszi lehetęvè. KÈtfajta kalibr ciûrûl beszèlhet nk. A manu lis (MAN) Ès az automatikus (AUTO) kalibr ciûrûl Manu lis: CALIBRATION kapcsolû Int. Prog ll sban. Gener torrûl AMI jelsorozatot adunk. ADJUST potenciomèterrel hangol s (a LED-ek ne vil gìtsanak). CALIBRATION kapcsolû MESSEN ll sban. Gener torrûl a mèręjel ad sa. A SIGNAL TO NOISE RATIO be llìtûszervek hiteles ÈrtÈket mutatnak. Figyelem! A CABLE SIMULATION csillapìt sbe llìtû el llìt sa esetèn a kalibr ciût ismètelten el kell vègezni!

25 26 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 3.5. bra. A PRT-1 mħszer kapcsol sa!manual-align" mèrèsi zemmûdban Auto: A CALIBRATION kapcsolû AUTO ll sban. A gener torbûl a mèręjel Èrkezik. A NO CAL LED jelzi az automatikus kalibr ciût. Amikor ez kialszik a berendezès hiteles.

26 Fel gyeletes PCM regener tor vizsg lata bra. A PRT-1 mħszer kapcsol sa!auto" mèrèsi mûd esetèn

27 28 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 4. MÈrÈsi feladatok 1) llìtsa ˆ ssze a mèrès k belezèsèt: a 7702 analiz tort a PRT-1-el; a PRT-1-et a tesztelendę regener torral (LA Ès LU pontok) az oszcilloszkûpot a regener torral (regener tor szem br ja: íoí pont; ezeket a vizsg landû regener tor elęlapj n, azaz fˆ l l tal lhatû meg) kˆ sse ˆ ssze. 2) Vegye fel Ès br zolja kˆ zˆ s koordin ta rendszerben a jel/zaj viszony-hibaar ny (BER) karakterisztik t 10dB, 20dB, 30dB, 40dB vonali csillapìt sok mellett a 4.1 b rhoz hasonlûan. A mèręjel 2!15-1 PRBS sorozat Ès a jel/zaj be llìt s AUTO zemmûdban legyen. 3) IsmÈtelje meg a 2) mèrèst gy, hogy a mèręjel szûsorozat legyen. 4) IsmÈtelje meg a 2) mèrèst a=20db vonali csillapìt s mellett, a jel/zaj be llìt s MANUAL zemmûdj ban, lvèletlen jelsorozat Ès az adott szûsorozat esetèben. 5) Vegye fel Ès br zolja a vonali csillapìt s f ggvènyèben a jel/zaj karakterisztik t lvèletlen jelek esetèben, AUTO zemmûdban. A bithibaar ny konstans, pl. 1*10!-5 legyen (Miut n a konstans bithibaar ny be llìt sa nehèzkes a hib k vèletlen jellege miatt, a karakterisztik t a 2) mèrès sor n kapott karakterisztik bûl szerkesztheti meg.). 6) Vegye fel Ès br zolja a vonali csillapìt s f ggvènyèben a jel/zaj karakterisztik t adott ismètlędę szûsorozat, AUTO zemmûdban. A bithibaar ny konstans, pl. 1*10!-5 legyen (Miut n a konstans bithibaar ny be llìt sa nehèzkes a hib k vèletlen jellege miatt, a karakterisztik t a 2) mèrès sor n kapott karakterisztik bûl szerkesztheti meg.). 7) Vegye fel a vonali csillapìt s-jel/zaj viszony karakterisztik t MANUAL Ès AUTO zemmûdban is, 2!15-l PRBS vizsg lû jelsorozattal. A bithibaar ny legyen konstans.1*10!-5 (ld.: 4.2. bra.)

28 Fel gyeletes PCM regener tor vizsg lata bra. Bithiba-ar ny a jel/zaj viszony f ggvènyèben, adott regener tor tìpus esetèn

29 30 Digit lis t vkˆzlę vonalak sz mìtûgèpes szimul ciûja 4.2. bra. Jel/zaj viszony, mint konstans bithiba-ar ny, a vonalut nzat csillapìt sbe llìt s nak f ggvènyèben, adott regener tor tìpus esetèn
